LED предупредителни светлиниса важна част от съвременните системи за видимост на превозните средства, използвани при аварийни, комунални, строителни, селскостопански, пътна помощ, транспортни, индустриални и специални превозни средства. Тяхната роля надхвърля производството на ярка мигаща светлина. Правилно проектираната предупредителна система трябва ясно да предава състоянието на работа на превозното средство, докато работи с купето на превозното средство, електрическата архитектура, позицията на монтиране, оптичните изисквания, излагането на околната среда и приложимите разпоредби. Цветът на светлината, разпределението на лъча, моделът на светкавицата, синхронизацията, конструкцията на корпуса и дизайнът на контролера влияят върху това колко ефективно се възприема предупредителният сигнал. Разбирането на тези фактори помага на производителите на превозни средства, операторите на автопаркове, интеграторите и дизайнерите на оборудване да разработят системи за предупреждение, които са практични, издръжливи, поддържаеми и подходящи за условията, в които превозното средство работи.
Съдържание
Щракнете върху която и да е тема, за да преминете директно към секцията.
- 1. Каква е истинската цел на предупредителното осветление за превозни средства?
- 2. Как LED технологията подобрява ефективността на предупреждението?
- 3. Кои конфигурации на предупредителни светлини са налични?
- 4. Как трябва да се избере цвета на предупредителната светлина?
- 5. Защо оптиката, моделите на светкавиците и ъглите на видимост имат значение?
- 6. Къде трябва да се монтират предупредителните светлини?
- 7. Кои условия на околната среда трябва да се имат предвид?
- 8. Как електрическите системи и контролерите влияят на работата?
- 9. Как могат предупредителните системи да бъдат интегрирани в различни превозни средства?
- 10. Как трябва да се оценява съответствието и тестването?
- 11. Кои са най-честите грешки при избора?
- 12. Как производителите могат да подобрят надеждността на системата?
- 13. Какво трябва да включва една практическа техническа спецификация?
- 14. Често задавани въпроси
Каква е истинската цел на предупредителното осветление за превозни средства?
Предупредителното осветление е основно система за визуална комуникация. Неговата задача е да привлича подходящо внимание и да помага на околните хора да разберат, че дадено превозно средство е в специално работно състояние.
Предупредителен сигнал може да показва, че дадено превозно средство реагира на авария, работи край пътно платно, движи се бавно, обслужва инфраструктура, работи във временна работна зона, тегли оборудване или изпълнява друга задача, която изисква допълнителна осведоменост от хората наблизо.
Това прави предупредителното осветление различно от обикновеното осветление на автомобила. Фарове, спирачни светлини, мигачи и габаритни светлини основно съобщават за нормалните функции на автомобила. Системата за предупреждение добавя още един слой информация за състоянието на автомобила или работната среда.
Разграничението става особено важно, когато едно превозно средство работи в няколко среди. Камион за комунални услуги може да пътува през града през деня, да спре до път вечерта, да влезе в строителна зона и да работи близо до пешеходци или машини. Следователно едно и също физическо превозно средство може да изисква видимост от няколко посоки при много различни условия на фоново осветление.
Системата трябва да помогне на хората наблизо да разпознаят, че превозното средство е в специално работно състояние.
Разпределението на светлината трябва да прави превозното средство видимо от ъглите, които имат значение в действителната работна среда.
Повтарящите се модели и ясните контроли помагат на операторите да използват системата за предупреждение предвидимо.
Предупредителното оборудване трябва да работи с конструкцията на превозното средство, електрическата система, контролите и други инсталирани компоненти.
Едно от най-често срещаните недоразумения е, че ефективността на предупреждението е просто въпрос на яркост. В действителност полезната видимост зависи от яркостта, ъгъла на гледане, контраста на фона, поведението на светкавицата, дизайна на обектива, височината на монтаж, геометрията на превозното средство, времето и визуалната среда около превозното средство.
Много ярък модул, монтиран зад препятствие, може да произведе по-малко полезно предупредително покритие от умерено мощна система, разположена правилно около превозното средство. По същия начин сигнал, който изглежда впечатляващо в тъмна работилница, може да се държи различно на слънчева светлина, силен дъжд, мъгла, прах или среда, съдържаща множество източници на ярка светлина.
Как LED технологията подобрява ефективността на предупреждението?
LED технологията трансформира дизайна на предупредителните продукти за превозни средства. Светодиодите в твърдо състояние позволяват на производителите да изграждат компактни модули с гъвкави оптични устройства, електронно управление и силно интегрирани корпуси.
Гъвкавостта на разположението на светодиодите е едно от най-важните предимства. Множество излъчватели могат да бъдат подредени зад леща, по протежение на лента, в рамките на компактна осветителна глава или в няколко разпределени модула. Това позволява на дизайнерите да създават шаблони за предупреждение, които са съобразени с конкретни ъгли на гледане, вместо да третират лампата като един точков източник.
Компактна продуктова архитектура
Светодиодните модули могат да бъдат проектирани в сравнително малки пакети, което прави възможно интегрирането на предупредителни функции в решетки, брони, огледала, странични панели, покривни комплекти, зони на козирки и други ограничени места. Това е полезно за модерни превозни средства, където екстериорният стил, аеродинамичните изисквания и интегрирането на оборудването са от значение.
Електронно управление на светкавицата
Светодиодите могат да се превключват по електронен път с точно време. Това поддържа множество светкавични модели, синхронизирана работа, редуващи се последователности, насочени функции и други контролирани поведения.
Електронното управление също улеснява координирането на няколко модула. Например предните и задните продукти могат да работят заедно, докато страничните модули създават допълнително покритие под странични ъгли.
Издръжливост на твърдотелна конструкция
LED продуктите не разчитат на традиционна нишка вътре в източника на светлина. Това променя конструкцията на лампата и може да намали чувствителността към определени видове механични повреди, свързани с източници на светлина с нажежаема жичка.
Топлинният дизайн остава важен
LED технологията все още произвежда топлина. Въпреки че LED системите са ефективни, тяхната вътрешна температура влияе върху електронното и оптичното поведение. Конструкцията на корпуса, разсейването на топлината, мястото на инсталиране, температурата на околната среда и продължителността на работа могат да повлияят на топлинните характеристики.
| Технологична област | Какво влияе | Практическо съображение |
|---|---|---|
| Оформление на светодиоден излъчвател | Изход и оптично покритие | Съобразете разположението на емитера с необходимите ъгли на гледане |
| Оптична леща | Форма и разпределение на лъча | Прегледайте действителното покритие, а не само изхода |
| Жилища | Защита и термично поведение | Съобразете дизайна на корпуса с инсталационната среда |
| Управляваща електроника | Модели и синхронизация | Използвайте ясно дефинирани режими на работа |
Важното е, че светодиодите са технологична платформа, а не пълно решение за предупреждение сами по себе си. Оптичният дизайн, електрониката, термичното управление, конструкцията на корпуса, монтажът и логиката на управление определят колко ефективно тази технология работи върху действително превозно средство.
Кои конфигурации на предупредителни светлини са налични?
Съвременните системи за предупреждение за превозни средства се предлагат в няколко физически форми. Всяка конфигурация е проектирана според различни изисквания за инсталиране, а професионалните превозни средства често комбинират няколко типа, за да постигнат по-широко покритие.
Светлинни ленти, монтирани на покрива
Светлинните ленти обикновено се монтират на покрива и могат да съдържат множество оптични модули, подредени така, че да осигуряват предно, задно и странично покритие.
Тяхното повдигнато положение може да помогне предупредителният сигнал да остане видим над другите конструкции на превозното средство. Въпреки това позицията на монтаж на покрива също излага продукта на натоварване от вятър, атмосферни условия, вибрации и увеличена обща височина на превозното средство.

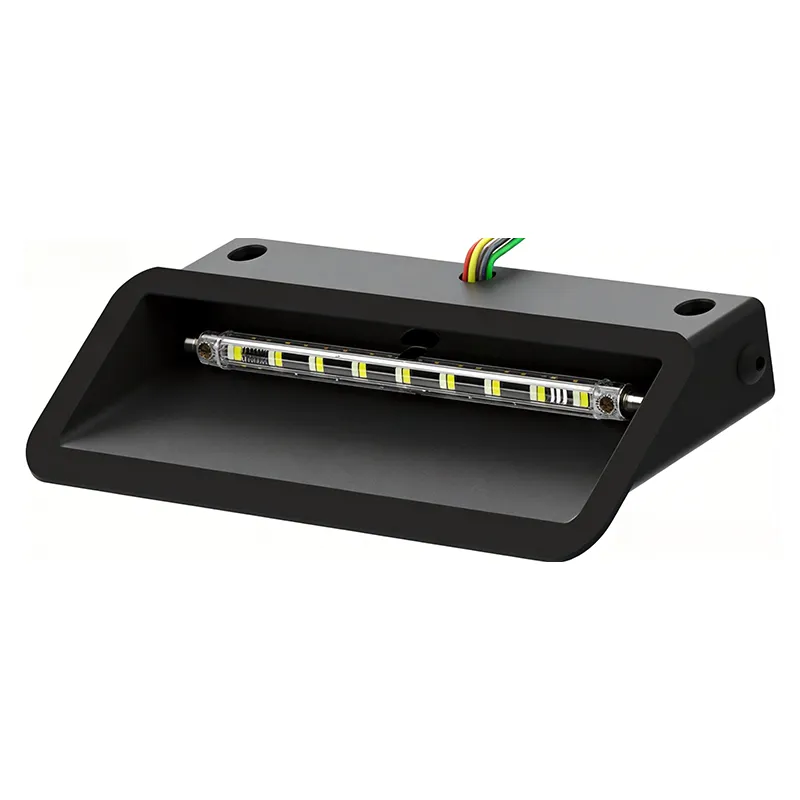

Компактни осветителни тела
Фаровете са по-малки отделни модули, които могат да бъдат разпределени около автомобила. Те често се използват в отвори за решетка, брони, странични панели, задна каросерия, огледала или други места, където голямата светлинна лента не е практична.
Разпределените светлинни глави могат да бъдат особено полезни за затваряне на пропуски във видимостта, създадени от каросерията или оборудването.
Маяци
Маяците обикновено са разположени на повдигната точка и осигуряват силно разпознаваем предупредителен сигнал. Тяхната цилиндрична или компактна форма им позволява да бъдат монтирани на покриви на превозни средства, конструкции на оборудване или специални платформи.
Системи за скривалища
Модулите Hideaway са инсталирани зад съществуващи конструкции на превозното средство, което позволява на предупредителната функция да остане визуално дискретна, когато не работи. Монтажът изисква внимателно обмисляне на оптичното разстояние, разсейването на топлината, окабеляването и достъпа за обслужване.
Системи за монтиране на козирка
Козирките са монтирани вътре в автомобила близо до горната част на предното стъкло. Те могат да осигурят предупредително осветление, като същевременно поддържат компактен монтажен отпечатък.
Основният проблем е да се гарантира, че системата не създава прекомерни отражения или не пречи на видимостта на оператора.
Системи за предупреждение по посока
Системите за насочване използват контролирани последователности, за да комуникират движението наляво, надясно или в центъра. Те са особено подходящи за превозни средства за крайпътно обслужване, превозни средства за управление на трафика, камиони за възстановяване и работни превозни средства, работещи около зони с активен трафик.
| Конфигурация | Типичен монтаж | Основно предимство | Основно съображение |
|---|---|---|---|
| Светлинна лента | Покрив | Широка повишена видимост | Монтаж, височина, изложение на вятър |
| Lighthead | Решетка, броня, странична, задна | Гъвкаво разпределено разположение | Оптична посока и налична монтажна дълбочина |
| Маяк | Повишена монтажна позиция | Отличителен предупредителен сигнал за високо ниво | Монтажна здравина и обща височина на автомобила |
| скривалище | Зад панелите на автомобила | Дискретна интеграция | Ясен оптичен път и термично управление |
| Козирка единица | Вътрешно горно предно стъкло | Компактно предупреждение напред | Видимост и отражения на водача |
| Насочена единица | Задна или сервизна зона | Комуникация по посока на движението | Контролна последователност и синхронизация |
Няма единична конфигурация, която да пасва на всяко превозно средство. Изборът трябва да започне с проблема с видимостта, който трябва да бъде разрешен, и след това да се определи кое физическо разположение може да се справи с този проблем най-ефективно.
Голям работен камион може да използва повдигната светлинна лента заедно с предни и задни светлини, докато компактното сервизно превозно средство може да разчита предимно на дискретна решетка и задни модули. Важен фактор е покритието, а не просто количеството на продукта.
Как трябва да се избере цвета на предупредителната светлина?
Цветът на предупреждението носи информация, но правилният цвят зависи от ролята на превозното средство, държавата, юрисдикцията, категорията на услугата и приложимите разпоредби.
Обичайните предупредителни цветове включват кехлибарено, червено и синьо. Различните класове превозни средства могат също да използват многоцветни конфигурации за различни работни състояния. Тъй като тези правила могат да варират, цветът винаги трябва да се третира като регулаторно и функционално решение, а не като чисто визуално предпочитание.
Амбър предупредителни системи
Кехлибарът е широко свързан с предпазливост, работна дейност, крайпътни операции, поддръжка, строителство, комунални услуги, бавно движещо се оборудване и други приложения, където се изисква повишено внимание.
Червени предупредителни системи
Червеното може да носи силно предупредително значение и може да бъде свързано с определени функции на превозното средство или категории оторизирани сервизи в зависимост от юрисдикцията.
Сини предупредителни системи
Синьото често е обект на по-строг контрол и може да бъде запазено за определени спешни или разрешени категории превозни средства. Следователно неговата пригодност трябва да се провери внимателно за пазара на дестинация и ролята на превозното средство.
Двуцветни системи
Двуцветните продукти могат да поддържат различни работни състояния. Например, един одобрен цвят може да бъде свързан с обща работна дейност, докато друг се използва за отделна оперативна функция. Логиката на контролера трябва да направи тези режими ясни и да предотврати случайни комбинации.
| Цветова стратегия | Потенциално приложение | Важно съображение |
|---|---|---|
| Амбър | Работа, внимание, обслужване, крайпътна дейност | Често срещано в приложения, свързани с работата, предмет на местните правила |
| червено | Определени функции за предупреждение | Използвайте в съответствие с изискванията на превозното средство и юрисдикцията |
| Синьо | Специализирана аварийна сигнализация | Често по-строго регулирани |
| Двоен цвят | Множество работни състояния | Логиката на контролера трябва ясно да разделя одобрените режими |
Цветът също взаимодейства с околната среда. Визуалният контраст между предупредителния сигнал и неговия фон може да се промени при слънчева светлина, нощни условия, градско осветление, сняг, мъгла или отразяващи повърхности.
Защо оптиката, моделите на светкавиците и ъглите на видимост имат значение?
Видимостта на предупреждението зависи силно от оптичния дизайн. Околният участник в движението може да види превозното средство директно отпред, под ъгъл, отстрани или отзад. Следователно системата за предупреждение трябва да осигурява значима видимост в посоките, които имат значение.
Разпределение на лъча
Оптичните лещи, рефлекторите, разположението на светодиодите, ориентацията на модула и геометрията на корпуса определят как се разпространява излъчваната светлина. Насочената напред светлина е оптимизирана по различен начин от модул, предназначен да осигури широко странично покритие.
Една практична система трябва да минимизира ненужните слаби зони. Ето защо разпределението на светлината трябва да се оценява през съответните ъгли на гледане, а не само от една предпочитана посока.
Ъгъл на гледане
Каросерията на автомобила може да създаде неочаквани оптични препятствия. Устройството, монтирано на решетка, може да работи много добре отпред, като същевременно осигурява ограничена видимост от страничен ъгъл. Покривната щанга може да предложи широко покритие, но все пак да остави празнини близо до автомобила.
Картографирането на превозното средство от множество гледни точки преди инсталирането може да разкрие тези области.
Флаш шарки
Мигането прави предупредителното осветление визуално различно от много обикновени автомобилни светлини. Различните модели могат да поддържат различни работни състояния или да създадат по-голямо визуално отделяне от фона.
Въпреки това, прекомерната сложност на модела може да създаде друг проблем. Операторите може да имат затруднения да запомнят кой модел съответства на определена функция. По-малък набор от ясно дефинирани режими често може да бъде по-практичен от ненужно голяма библиотека с шаблони.
Синхронизация
Когато няколко модула работят като една система, синхронизирането влияе на общия визуален резултат. Модулите могат да мигат едновременно, да се редуват между ляво и дясно, да преминават през превозното средство или да работят в отделни синхронизирани групи.
Множество модули се активират заедно, за да създадат единно предупредително събитие.
Отделни групи се активират последователно, за да създадат визуално движение в автомобила.
Леката активност преминава през организирана група и може да поддържа насочващи функции.
Одобрените модели могат да бъдат избрани според експлоатационното състояние на автомобила.
Визуални условия в реалния свят
Оптичните характеристики трябва да се разглеждат при реалистични условия. Ярка слънчева светлина, фарове, мокра настилка, мъгла, прах, отразяващи знаци, сняг и близките работни светлини могат да променят начина, по който се възприемат предупредителните сигнали.
Ето защо само лабораторните резултати не разказват цялата история. Окончателната инсталация на автомобила определя дали светлината действително достига до зрителя в полезна форма.
Къде трябва да се монтират предупредителните светлини?
Монтажната позиция има пряко влияние върху видимостта. Той определя надморската височина, линията на видимост, препятствията, кабелното трасе, механичното напрежение и достъпността за поддръжка.
Монтаж на покрив
Покривните системи се възползват от надморската височина. Те могат да останат видими над много конструкции на превозни средства и могат да осигурят широко предно, задно и странично покритие.
В същото време монтажът на покрива увеличава излагането на вятър, дъжд, сняг, измиване на превозни средства и случаен удар. Следователно монтажният хардуер трябва да е подходящ за покривната конструкция и работната среда на превозното средство.
Монтаж на предна решетка
Монтираните на решетка осветителни тела могат да осигурят предно предупредително покритие на по-ниско ниво и могат да допълнят продукт, монтиран на покрива. Дълбочината на монтаж и оптичната хлабина трябва да се прегледат внимателно.
Заден монтаж
Модулите за задно предупреждение могат да бъдат особено важни за превозни средства за крайпътно обслужване и помощни превозни средства, които спират или работят по обществени пътища. Шофьорът след него може да не види ясно предна или монтирана на покрива светлина, ако каросерията на превозното средство или близкото оборудване блокира сигнала.
Страничен монтаж
Страничните модули могат да намалят пропуските в страничната видимост. Това може да бъде ценно, когато превозните средства работят около кръстовища, пешеходци, машини или преминаващ трафик.
Скрита интеграция
Модулите Hideaway могат да запазят чист външен вид, като същевременно осигуряват функция за предупреждение. Тези инсталации изискват внимателно разглеждане на околния материал и оптичния път.
| Монтажна позиция | Основна роля за видимост | Типично предизвикателство |
|---|---|---|
| Покрив | Повишено широко покритие | Натоварване от вятър, височина, якост на монтаж |
| Предна решетка | Предно и диагонално покритие | Запушване на тялото и дълбочина на монтаж |
| Задна | Следване на трафика | Врати, оборудване, стелажи и каросерия |
| отстрани | Странично покритие | Геометрия на автомобила и ориентация на модула |
| Козирка | Предна видимост на кабината | Отражения и видимост на водача |
Полезен метод за проектиране е създаването на карта на видимостта. Маркирайте предните, задните, страничните, повдигнатите и близките зони за гледане на превозното средство, след което идентифицирайте кои зони са блокирани от огледала, оборудване, панели на каросерията, релси, стълби, стелажи или приспособления.
След като тези пропуски са известни, всеки предупредителен модул има ясна работа. Този подход е по-ефективен от произволното добавяне на светлини, докато автомобилът изглежда достатъчно светъл.
Кои условия на околната среда трябва да се имат предвид?
Предупредителното оборудване за превозни средства работи в среда, която може да бъде значително по-тежка от електрическите приложения на закрито. Излагането на открито може да включва дъжд, пръски по пътищата, сняг, кал, прах, вибрации, ултравиолетова радиация, температурни промени, почистващи химикали и механично въздействие.
Излагане на вода
Продуктите за предупреждение на открито трябва да имат защита на корпуса, подходяща за тяхното предназначение за инсталиране. Водата може да навлезе през шевове, съединители, кабелни изходи, монтажни интерфейси или повредени уплътнения.
Качеството на монтажа е част от уравнението за защита на водата. Корпусът може да бъде добре запечатан във фабриката и все още да има навлизане на вода, ако прокарването на кабела, монтажните отвори или поставянето на конектора се обработват неправилно по време на монтажа.
Прах и кал
Строителни, селскостопански, минни, горски и промишлени превозни средства могат да работят в среда, съдържаща прах, кал, пясък и фини частици. Лещите трябва да останат практични за почистване, а инсталацията трябва да избягва ненужно изложени места, където може да се натрупа замърсяване.
Вибрация и удар
Движението на превозното средство подлага предупредителните продукти на механични вибрации. Неравните пътища, работата извън пътя, тежкото оборудване и честото движение на превозни средства могат да натоварят скобите, крепежните елементи, печатните платки, съединителите и вътрешните компоненти.
температура
Превозните средства могат да бъдат паркирани на пряка слънчева светлина или да се използват при студени зимни условия. Следователно продуктът трябва да бъде избран за действителния работен температурен диапазон, особено когато се очаква непрекъснато или често мигане.
UV излагане
Външните лещи и корпуси могат да бъдат изложени на продължително ултравиолетово лъчение. При избора на материал трябва да се вземе предвид устойчивостта на пожълтяване, напукване, крехкост и загуба на оптична чистота с течение на времето.
- Защита на водата:Съпоставете заграждението и метода на инсталиране с действителната експозиция.
- Механична издръжливост:Помислете за вибрации, удари, удари и напрежение при монтаж.
- Термично поведение:Потвърдете работата в рамките на очаквания температурен диапазон.
- UV устойчивост:Помислете за дългосрочно излагане на открито на лещи и корпуси.
- Защита на конектора:Защитете кабелните входове и електрическите интерфейси толкова внимателно, колкото и корпуса на лампата.
Екологичните оценки трябва да се тълкуват заедно с окончателната инсталация. Оценката на продукта има смисъл само когато инсталираната конфигурация запазва условията, за които продуктът е проектиран.
Как електрическите системи и контролерите влияят на работата?
Съвременните системи за предупреждение често съдържат множество осветителни тела, управлявани като координирана мрежа, а не една независима лампа, свързана към превключвател.
Съвместимост на напрежението
Електрическите системи на автомобила се различават според приложението. Следователно предупредителното оборудване трябва да бъде съобразено с номиналното напрежение и работния диапазон на превозното средство.
Съвместимостта на напрежението трябва да се провери преди монтажа, а не да се предполага от категорията на превозното средство.
Защита на веригата
Подходящото окабеляване, предпазител, заземяване, оразмеряване на кабела, избор на конектор и защита на веригата са важни за безопасното електрическо интегриране.
Системата за окабеляване също трябва да бъде защитена от абразия, прекомерна топлина, движещи се компоненти, излагане на вода и механично напрежение.
Функции на контролера
В зависимост от дизайна на продукта, контролерът може да управлява модели на светкавица, синхронизация, цветови режими, последователности на посоки, превключване на мощността или няколко групи светлинни модули.
| Контролна функция | Цел | Практическо изискване |
|---|---|---|
| Контрол на мощността | Активирайте или деактивирайте системата за предупреждение | Ясна идентификация на оператора |
| Избор на модел | Изберете одобрено поведение на светкавицата | Проста и логична подредба на режима |
| Контрол на цвета | Променете одобрения работен цвят или режим | Предотвратете случайни неподходящи комбинации |
| Управление на посоката | Създавайте лява, дясна или централна поредица | Ясна връзка между вход и изход |
| Синхронизация | Координирайте множество модули | Стабилно време в цялата система |
Простите контроли често са по-практични
Контролен панел с много бутони не е автоматично по-добър. Може да се наложи операторите да активират функциите за предупреждение, докато носят ръкавици, работят през нощта или се концентрират върху работата на превозното средство.
Ясно обозначените контроли и логическото групиране могат да направят системата по-лесна за използване при реални работни условия.
Достъп до услугата
Контролерът трябва да бъде защитен от ненужна топлина, вода и удар, като същевременно остава достъпен за поддръжка. Кабелните снопове трябва да бъдат етикетирани, така че техниците да могат да идентифицират модули и вериги без ненужен демонтаж.
Как могат предупредителните системи да бъдат интегрирани в различни превозни средства?
Всяко превозно средство представлява различен предупредителен проблем. Размерите на корпуса, оборудването, работната скорост, работната среда и нормативните изисквания могат значително да променят подходящата конфигурация.
Може да изисква координирано предупредително покритие, бърз избор на режим, контролирани светкавични модели и силна видимост от множество посоки.
Често изискват предупредително покритие около големи съоръжения и защита срещу прах, вибрации, кал и физическо въздействие.
Може често да спира до пътища или инфраструктура, което прави разпознаването отзад и отстрани важно.
Може да работи около големи приставки и при променящи се светлинни условия, което изисква обмислено разположение и издръжлива конструкция.
Може да срещне клони, неравен терен, прах, вибрации и условия на слаба светлина, които поставят допълнителни изисквания към монтажа и дизайна на корпуса.
Често работи близо до движещ се трафик, което прави бързото разпознаване от приближаващи и преминаващи посоки особено важно.
Автопарк превозни средства
Автопарковете могат да включват различни модели превозни средства с различни покриви, решетки, електрически системи и размери на каросерията. Следователно една стандартизирана стратегия за предупреждение следва да определя общи функционални изисквания, като същевременно позволява физическите конфигурации да се адаптират към всяко превозно средство.
Строителна и тежка техника
Тежкото оборудване може да има големи слепи зони. Може да се наложи предупредителните модули да бъдат разположени над кабините, около корпусите на машините или близо до задните конструкции. Монтажният хардуер трябва да бъде избран за вибрациите и движението, свързани с машината.
Селскостопански приложения
Селскостопанската техника може да преминава между полска работа и пътуване по шосе. Поради това може да се наложи предупредителното оборудване да остане видимо около големи приставки и движещи се компоненти, докато издържа на прах, кал, слънчева светлина, влага и дълги периоди на работа.
Специализирани автомобили
Сервизните, евакуационните, транспортните и общинските превозни средства може да изискват персонализирана комбинация от светлинни ленти, маяци, светлинни глави, системи за насочване и контролери. В такива случаи интеграцията, специфична за приложението, обикновено е по-подходяща, отколкото да се разчита на едно общо продуктово споразумение.
Във всички тези приложения най-добрата система започва с работния сценарий на автомобила, а не с продуктов каталог.
Как трябва да се оценява съответствието и тестването?
Предупредителното оборудване за превозни средства може да бъде предмет на специфични за пазара разпоредби, фотометрични изисквания, изисквания за електромагнитна съвместимост, екологични тестове и правила за категория превозни средства.
Следователно термините и стандартите, фигуриращи в техническите документи, трябва да се тълкуват внимателно. Конкретно обозначение може да се отнася до оптични характеристики, електромагнитна съвместимост или друга част от изискването на продукта. Различните обозначения не трябва да се третират като взаимозаменяеми.
Фотометрично изпитване
Фотометричната оценка изследва оптичното поведение и може да включва изход, разпределение, цвят и видимост над определени ъгли в зависимост от приложимото изискване.
Тестване на вибрации
Осветлението на автомобила е постоянно изложено на вибрации. Тестването може да помогне за оценка на издръжливостта на корпуса, монтажната структура, електрическите връзки, платките, оптичните компоненти и вътрешните възли.
Тестване на вода и проникване
Оборудването за предупреждение на открито трябва да бъде оценено за съответната експозиция на околната среда. Необходимата защита зависи от мястото на монтаж и очакваните условия по време на употреба.
Оценка на корозията
Пътната сол, влажността, водата и промишлените замърсители могат да повлияят на метални повърхности, покрития, крепежни елементи и монтажни конструкции. Тестването за корозия може да помогне за идентифициране на слабости в материалите и повърхностната обработка.
Електромагнитна съвместимост
Оборудването за предупреждение работи заедно с радиостанции, навигационни системи, контролни модули, електроника на двигателя, сензори и други системи на превозното средство. Следователно електромагнитната съвместимост е важно съображение за интегрираната електроника на автомобила.
| Тестова зона | Основен фокус | Защо има значение |
|---|---|---|
| Фотометричен | Оптичен изход и разпределение | Помага за проверка на видимостта и поведението на сигнала |
| Вибрация | Механична издръжливост | Симулира напреженията от движението на автомобила |
| Влизане на вода | Защита на корпуса | Важно за външен и открит монтаж |
| Корозия | Устойчивост на материала и покритието | Подходящ за сол, влага и промишлени среди |
| EMC | Електрическа съвместимост | Поддържа стабилна работа заедно с друга електроника на автомобила |
Съответствието трябва да се вземе предвид и на ниво конфигурация. Резултатът от теста може да се отнася за определена подредба на продукта, цвят, ориентация на монтаж или режим на работа. Техническата документация трябва да изяснява тези условия.
Кои са най-честите грешки при избора?
Много проблеми със системата за предупреждение възникват по-скоро по време на избора, отколкото след инсталирането. Най-честите грешки включват фокусиране върху външния вид или яркостта, като същевременно пренебрегват геометрията на превозното средство, законовите изисквания, излагането на околната среда или архитектурата на управлението.
- Избор само по яркост:Изходът сам по себе си не определя полезното покритие.
- Пренебрегване на монтажната позиция:Каросерията или оборудването могат да блокират добре проектирана лампа.
- Използване на неподходящ цвят:Изискванията за цвят варират според приложението и юрисдикцията.
- Игнориране на контролера:Множество светлинни модули се нуждаят от координирана логика на работа.
- Пренебрегване на експозицията на околната среда:Прах, кал, сол, вибрации и температура влияят върху избора на продукт.
- Блокиране на достъпа до услугата:Скритото оборудване става трудно за проверка и подмяна.
- Смесване на несъвместими компоненти:Напрежението, конекторите, архитектурата на контролера и монтажните размери трябва да съвпадат.
- Добавяне на твърде много модули:Повече продукти не решават автоматично лоша стратегия за видимост.
Проблемът само с яркостта
Предупредителна система, която изглежда изключително ярка от една посока, все пак може да доведе до слабо странично или задно покритие. Следователно трябва да се има предвид пълната зрителна обвивка.
Проблемът, че един продукт пасва на всички
Светлинна лента на покрива, която работи добре на един камион, може да е неподходяща за компактно сервизно превозно средство. По същия начин решетъчният фар може да е идеален за една форма на тялото и да не пасва на друга.
Проблемът с правния цвят
Цветът трябва да бъде потвърден за пазара на местоназначение и ролята на превозното средство преди инсталиране. Това, че продуктът е физически способен да произвежда определен цвят, не прави автоматично този цвят подходящ за всяко приложение.
Проблемът с поддръжката
Системите за предупреждение често се инсталират на трудни места, тъй като най-видимите точки на монтаж не винаги са най-лесните за обслужване. Инсталацията трябва да балансира видимостта с разумен достъп за проверка, почистване и подмяна.
Как производителите могат да подобрят надеждността на системата?
Надеждното предупредително оборудване зависи от координираното качество на светодиодите, платките, оптичните лещи, корпусите, уплътненията, съединителите, окабеляването, монтажния хардуер и компонентите на контролера.
Оптичен контрол на монтажа
Позиционирането на излъчвателя и подравняването на лещите могат да повлияят на оптичната еднородност. Когато няколко модула са инсталирани един до друг, малките разлики в оптичното поведение могат да станат по-видими.
Контрол на електрическия монтаж
Окабеляването, спойките, съединителите, компонентите за защита на вериги и печатните платки трябва да се сглобяват в съответствие с контролирани производствени процедури.
Контрол на механичния монтаж
Крепежни елементи, скоби, уплътнения, кабелни изходи и интерфейси за лещи трябва да се монтират последователно. Вибрациите на превозното средство причиняват повтарящо се механично напрежение върху тези компоненти.
Инспекция на процеса
Проверката на качеството е по-силна, когато е разпределена в цялото производство, вместо да се ограничава до крайна козметична проверка.
- Проверете входящите компоненти:Проверете критичните светодиоди, електрониката, лещите, корпусите, уплътненията и конекторите.
- Контролен монтаж:Използвайте повтарящи се процедури за окабеляване, запояване, запечатване, закрепване и монтаж на лещи.
- Проверете оптичното поведение:Проверете одобрените светлинни модели и оптичния изход.
- Оценете устойчивостта на околната среда:Приложете съответните тестове за вода, вибрации, корозия и температура.
- Проверете работата на контролера:Потвърдете модели, цветове, функции за синхронизация и насочване.
- Проверете готовия монтаж:Проверете конекторите, точките за монтаж, състоянието на обектива, качеството на корпуса и етикетирането.
Защо последователността има значение в приложенията за флота
Един автопарк може да инсталира десетки или стотици предупредителни модули на различни платформи на превозни средства. Последователно оптично поведение, логика на контролера, конектори, методи за монтаж и документация могат да направят инсталирането и поддръжката много по-лесни.
Документацията като част от качеството
Техническите чертежи, електрическите схеми, инструкциите за инсталиране, информацията за контролера и записите от инспекции помагат да се създаде ясна връзка между производството и интегрирането на превозното средство.
Добрата документация също така подпомага бъдещата поддръжка. Техникът трябва да може да идентифицира кой модул се свързва към кой изход на контролера и да разбере предвидения режим на работа без обратно проектиране на цялото превозно средство.
Какво трябва да включва една практическа техническа спецификация?
Една практична техническа спецификация превръща общо изискване за предупредителна светлина в конфигурация, която дизайнерите, производителите, монтажниците и операторите могат да разберат последователно.
| Област на спецификация | Информация за дефиниране | Защо има значение |
|---|---|---|
| Роля на превозното средство | Аварийно, строително, комунално, селскостопанско, транспортно, сервизно или специално използване | Установява работния контекст |
| Конфигурация | Светлинна лента, фар, фар, скривалище, козирка, система за насочване | Определя физическа и оптична интеграция |
| Цвят | Одобрен предупредителен цвят или комбинация | Свързва системата с изискванията на приложението |
| Напрежение | Електрическа архитектура на превозното средство и работен обхват | Предотвратява електрическо несъответствие |
| контрол | Модели, синхронизация, режими на посока, контрол на цветовете | Определя поведението на системата |
| Монтаж | Таван, решетка, задна, странична, козирка, скрит монтаж | Определя изискванията за видимост и монтаж |
| Околна среда | Вода, прах, вибрации, температура, UV, корозия | Съобразява конструкцията с условията на работа |
| Тестване | Приложими пазарни и продуктови изисквания за изпитване | Осигурява ясна техническа основа за оценка |
Първо дефинирайте автомобила
Размерите на превозното средство, конструкцията на покрива, панелите на каросерията, решетките, стелажите за оборудване, огледалата, вратите, приспособленията и съществуващите светлини трябва да бъдат картографирани, преди да бъде финализирано оформлението на предупреждението.
Определете действителните работни условия
Спецификацията трябва да идентифицира къде и кога ще се използва системата. Крайпътната работа през деня, строителството през нощта, реагирането при извънредни ситуации, селскостопанската работа на полето, складовите дворове и операциите на общинските услуги могат да изискват много различни стратегии за предупреждение.
Определете зоните на видимост
Вместо само да посочвате колко лампи са необходими, уточнете кои посоки трябва да останат видими. Техническият план може да идентифицира изискванията за предно, задно, странично, повдигнато и близко покритие.
Определете електрическата архитектура
Изискванията за напрежение, ток, тип конектор, местоположение на контролера, защита на веригата, маршрутизиране на кабела и заземяване трябва да бъдат идентифицирани преди производството или преобразуването на превозното средство да започне.
Определете изискванията за обслужване
Предупредителното оборудване трябва да остане практично за почистване, проверка, настройка и подмяна. Поради това техническата спецификация трябва да включва подробности за достъпа до услугата и монтажа, когато е необходимо.
Определете къде приближаващият трафик, пешеходците и работниците трябва да видят превозното средство.
Идентифицирайте физически точки на монтаж, препятствия, каросерия и налично пространство.
Идентифицирайте захранването, местоположението на контролера, кабелните маршрути, защитата и достъпа до услугите.
Определете как продуктът ще бъде почистен, инспектиран, регулиран и заменен.
Практичен работен процес за подбор
- Определете функцията на превозното средство:Установете причината, поради която е необходимо допълнително визуално предупреждение.
- Указания за преглед на картата:Идентифицирайте нуждите от видимост отпред, отзад, отстрани, отгоре и от близко разстояние.
- Идентифицирайте пречките:Проверете каросерията, багажниците, огледалата, инструментите, приспособленията и оборудването.
- Изберете физическата конфигурация:Изберете подходящата комбинация от ленти, маяци и осветителни тела.
- Потвърдете цвят и шарки:Изберете одобрени режими на работа за дестинацията и ролята на превозното средство.
- Потвърдете електрическата съвместимост:Проверете напрежението, окабеляването, съединителите, функциите на контролера и защитата на веригата.
- Потвърдете екологичните изисквания:Съобразете оборудването с излагане на вода, прах, вибрации, UV и температура.
- Преглед на документацията:Уверете се, че чертежите на продукта, информацията за окабеляването, детайлите за монтаж и тестовата документация съответстват на крайната конфигурация.
Този работен процес поддържа избора на продукти обвързан с действителните изисквания на автомобила. Освен това осигурява по-ясна основа за комуникация между производителите на превозни средства, операторите на автопаркове, интеграторите, екипите за закупуване и техниците по монтажа.
Често задавани въпроси
За какво се използват основно LED предупредителните светлини?
Те се използват за увеличаване на видимостта на превозното средство и съобщаване на специални работни условия, като реагиране при извънредни ситуации, крайпътна работа, строителство, поддръжка, комунални операции, контрол на трафика или други дейности, които изискват допълнителна осведоменост.
Всички цветове на предупредителните светлини подходящи ли са за всяко превозно средство?
Не. Цветовете на предупредителните светлини могат да се регулират според държавата, юрисдикцията, категорията на превозното средство и вида на услугата. Пазарът на местоназначението и планираната функция на превозното средство трябва да бъдат потвърдени, преди да се посочи цвят.
Каква е разликата между светлинна лента и светлинна глава?
Светлинната лента обикновено е по-голям мултимодулен комплект, често монтиран на покрива на превозно средство за широко покритие. Lighthead е по-малък индивидуален модул, който може да бъде разпределен отпред, отзад, отстрани или други части на тялото.
Защо едно превозно средство би използвало няколко малки модула вместо една голяма светлинна лента?
Разпределените модули могат да запълнят пропуските във видимостта, причинени от каросерията, оборудването или геометрията на автомобила. Те могат също така да улеснят интегрирането на предупредителни функции в зони, където голям покривен комплект не е практичен.
По-високата яркост винаги ли означава по-добра производителност на предупреждението?
Не. Ефективността на полезното предупреждение също зависи от оптичното разпределение, зрителния ъгъл, позицията на монтиране, фоновото осветление, времето, геометрията на автомобила и поведението на светкавицата.
Къде трябва да се монтира предупредителна лампа?
Правилната позиция зависи от автомобила и посоките, от които трябва да бъде разпознат. Покрив, решетка, задна, странична, козирка и скрити позиции имат различни предимства и ограничения.
Какво трябва да се има предвид при строителните превозни средства?
Основните съображения включват вибрации, прах, кал, излагане на удар, движение на оборудването, якост на монтажа, видимост около големи машинни конструкции, защита на окабеляването и достъп за поддръжка.
Колко важен е контролерът?
Контролерът може да координира множество модули и да управлява одобрени светкавични модели, синхронизация, последователности на насочване, цветови режими и превключващи функции. Това е важна част от цялостната система за предупреждение.
Защо опазването на околната среда е важно?
Продуктите, монтирани на превозни средства, могат да се сблъскат с дъжд, пръски, прах, кал, сол, вибрации, излагане на ултравиолетови лъчи и температурни промени. Корпусът, обективът, електрическите връзки, хардуерът за монтаж и методът на инсталиране трябва да са подходящи за действителната среда.
Какви видове тестове трябва да се обмислят?
В зависимост от приложението и пазара съответните оценки могат да включват фотометрични тестове, тестове за вибрации, тестове за проникване на вода, оценка на корозия, оценка на температурата, електрически тестове и тестове за електромагнитна съвместимост.
Могат ли предупредителните системи да бъдат персонализирани за различни модели превозни средства?
да Персонализирането може да включва размер на модула, монтажни скоби, дължини на кабели, конектори, логика на контролера, светкавични модели, цветови комбинации и физически монтажни условия.
Как един автопарк може да стандартизира системите за предупреждение в различните превозни средства?
Автопаркът може да установи общи изисквания за одобрени цветове, модели на работа, логика на контролера, практики за окабеляване, конектори, защита на околната среда и процедури за проверка, като същевременно позволява конфигурацията на физическия монтаж да варира в зависимост от модела на превозното средство.
Кой е най-важният фактор при избора на система за предупреждение?
Най-важният фактор е дали цялата система съобщава ясно работното състояние на автомобила при условията, при които автомобилът действително ще работи. Това изисква разглеждане на приложение, ъгли на видимост, монтаж, оптика, цвят, управление, електрическа съвместимост, опазване на околната среда и приложими изисквания заедно.
Как по-добрият дизайн на предупреждението може да създаде по-ясна комуникация с превозното средство?
Ефективното предупредително осветление за превозни средства е резултат от координиран инженеринг, а не от една единствена спецификация. LED технологията осигурява гъвкава основа, но крайната производителност зависи от оптичния дизайн, цвета, поведението на светкавицата, позицията на монтиране, контролната логика, електрическата интеграция, защитата на околната среда и самото превозно средство.
Камион за крайпътно обслужване може да се нуждае от силно задно и странично разпознаване, когато е спрян до движение. Една строителна машина може да се нуждае от повишено покритие около голяма конструкция. Селскостопанската техника може да изисква предупредителна видимост около приставките, докато работи при променящо се време. Едно аварийно превозно средство може да изисква множество координирани модули с ясно дефинирани режими на работа.
Тези сценарии показват защо оборудването за предупреждение трябва да се планира като система. Всеки модул трябва да има причина да бъде инсталиран. Всяка монтажна позиция трябва да отговаря на изискване за видимост. Всяка функция на контролера трябва да отговаря на оперативна нужда.
За операторите на автопаркове и интеграторите на превозни средства този подход също улеснява стандартизацията. Могат да бъдат установени общи изисквания за цветове, шарки, контролери, окабеляване, методи на монтиране, опазване на околната среда и проверка, като същевременно се позволява на всяка платформа на превозното средство да използва конфигурация, подходяща за собствената структура на каросерията.
За производителите същият принцип поддържа по-полезно персонализиране. Вместо да се променят компоненти без определена цел, персонализирана система може да бъде разработена около конкретна роля на превозното средство, изискване за монтаж, зона на видимост, условия на околната среда или архитектура на управление.
В крайна сметка, добре проектираниLED предупредителни светлинитрябва да направи превозното средство по-лесно разпознаваемо и неговото работно състояние по-лесно за разбиране. Целта не е визуален излишък. Целта е надеждна, ясна, подходящо контролирана комуникация между автомобила и хората около него.
Нуждаете се от конфигурация на предупредителната светлина, специфична за автомобила?
NOVAпредоставя решения за предупредително осветление за превозни средства за различни работни среди, конструкции на превозни средства, изисквания за монтаж, системи за управление и сценарии на приложение. За конфигурация, съответстваща на изискванията на вашия проект,свържете се с насза обсъждане на техническите подробности.
